Caracterización de campos ultrasónicos

El LMUM dispone de un tanque de agua de 1500 litros, recubierto en su interior con varias capas de material absorbente y dotado de un sistema de posicionamiento (traslación xyz, y rotación Φ) controlado por ordenador y un sistema de generación y medida de ultrasonidos, controlado también por ordenador, lo que permite la realización automática de las mediciones de presión acústica y de los correspondientes cálculos de las magnitudes derivadas, potencia, intensidad, longitud del impulso, frecuencia de trabajo, etc.

Gracias a este sistema, el laboratorio tiene capacidad para determinar las características de emisión ultrasónica de equipos de fisioterapia y de diagnóstico por ultrasonidos.

Para el caso de la fisioterapia, de acuerdo con las normas UNE-EN 62127-1:2007+AMD1:2013 CSV y UNE-EN 61689:2013, se puede determinar el área de radiación efectiva (AER), la razón de no-uniformidad del haz (RBN), el tipo de haz, el parámetro de asimetría cilíndrica (Φ), la potencia acústica, el máximo espacial de la Intensidad media (Ispta), la intensidad efectiva (Ie), etc., en el rango de frecuencia de 0,5 MHz a 15 MHz. Gracias a estas capacidades de medición podemos comprobar el cumplimiento con los requisitos de seguridad contenidos en la norma UNE-EN 61601-2-5:2016.

Para el caso de los equipos de diagnóstico, de acuerdo con las normas UNE-EN 62127-1:2007+AMD1:2013, y UNE-EN 61157:2007+AMD 1:2013 CSV, se pueden determinar, entre otros, la potencia de salida promediada en el tiempo, el pico de la presión acústica negativa (pr), la intensidad del haz de salida (Iob), el pico temporal de intensidad media (Ispta) en todo el haz, la distancia al punto del máximo de la integral del cuadrado de presión acústica en el impulso (ppsi) o la anchura del haz de -12 dB (w12). También es posible determinar, de acuerdo con las normas UNE-EN 62359:2010, los diferentes índices térmicos (TI) y mecánicos (MI) relacionados con los diferentes tejidos y los diferentes modos de emisión. Gracias a estas capacidades de medición podemos comprobar el cumplimiento con los requisitos de seguridad contenidos en la norma UNE-EN 61601-2-37:2007+AMD1:2015 CSV.

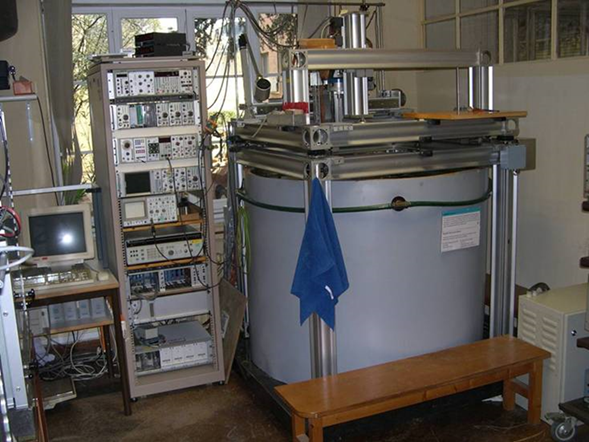

Sistema metrológico de caracterización de campos ultrasónicos
