Caracterización acústica de fuentes y micrófonos

P. Cobo & C. de la Colina

Un micrófono enfrente
de un altavoz
en la Cámara
Anecoica del CSIC

La caracterización acústica se realiza en la Cámara Anecoica del CSIC usando el Instrumento Virtual IMSA-EPE, de diseño propio. El IMSA-EPE gestiona una tarjeta de adquisición NI DAQ PCI-MIO-16E, de máxima frecuencia de muestreo 250 kHz, con 8 canales de entrada y dos de salida, y se programa en MATLAB, para obtener la respuesta al impulso de un sistema acústico usando cuatro tipos de señales:

  • Maximum Length Sequences (MLS).
  • Inverse Repeated Sequences (IRS).
  • Time- Stretched Pulse (TSP).
  • Logarithmic Sine-Sweep (LSS).

Esta configuración permite obtener las siguientes características de micrófonos:

  • Su curva de respuesta en frecuencias.
  • Su patrón de directividad.

La curva de respuesta en frecuencias del micrófono en su eje acústico se mide por comparación con la de un micrófono de referencia. El patrón de directividad se obtiene midiendo la respuesta impulsiva altavoz-micrófono como una función del ángulo de giro con respecto a su eje acústico, θ. Entonces, el patrón de directividad 2D en el plano horizontal que contiene al altavoz y al micrófono, depende de la frecuencia y del ángulo de giro, D(f,θ).

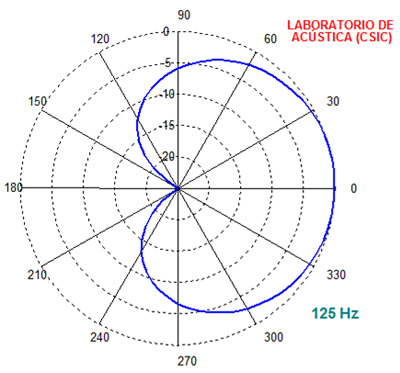

Patrón polar de directividad de un micrófono a 125 (arriba) y 8000 Hz (abajo)
