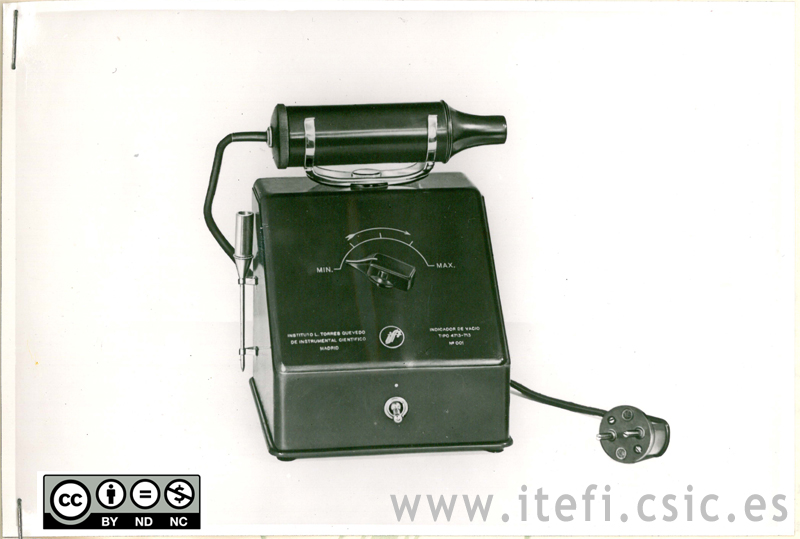

Indicador de vacío, Mod. FB 47-12

Consiste en un pequeño aparato "TESLA" que produce trenes de ondas amortiguadas de alta frecuencia, cuyas oscilaciones amplificadas en un transformador de núcleo de aire, situado en el puño de ebonita, dan lugar a una tensión de alta frecuencia de unos 20 KW.

Sus aplicaciones son varias, como aparato de demostración, excitador de luminosidad en tubos Geissler, comprobación de aislantes, inocuidad de las corrientes de alta frecuencia para el organismo humano, etc.

Pero ha sido proyectado primordialmente como indicador cualitativo de vacío en aparatos de vidrio.

A este fin, se acerca el extremo metálico del puño del aparato, al sistema vaciado, por su parte exterior, y se observa la fluorescencia en el interior. El color de la luminosidad, da una indicación de la presión interior, de acuerdo con las conocidas experiencias de Geissler.

El aparato está construido para ser alimentado con corriente alterna a 125 voltios, y el mando del exterior regula la tensión de las ondas de alta frecuencia producidas en el puño.



Hoja 11
