Ondámetro de onda corta, Mod. R-1017

Información extraída del documento “Informe de la labor realizada por el Instituto “L. Torres Quevedo” de instrumental científico durante el último trimestre del año 1947", hojas 7 y 8.

Es del tipo de absorción, con detector por cristal. Su sensibilidad es la normal para la mayoría de los trabajos que emplean este método de medir longitudes de onda. Forma juego con el oscilador R-1068 ya reseñado, tanto en su aspecto externo como en la gama que cubre. Detecta claramente las señales emitidas por dicho oscilador.

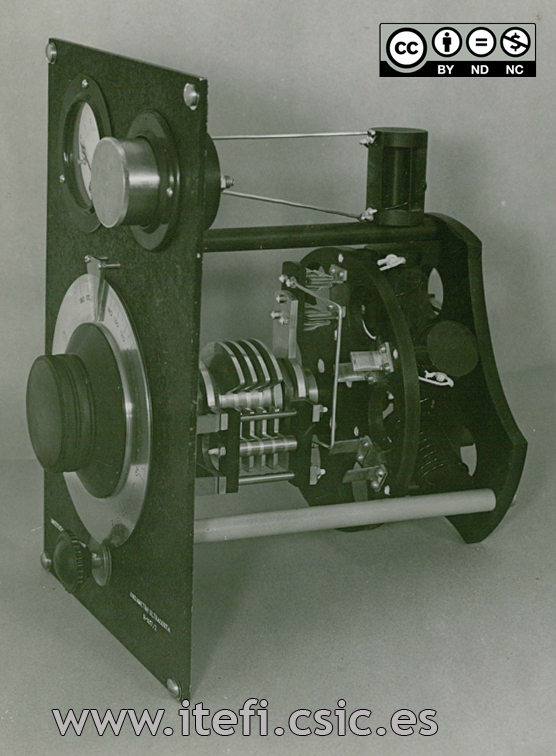

El sistema oscilante es del mismo tipo que el del oscilador empleando un juego de bobinas y un condensador de las mismas características. El dial es el mismo pero no tiene sistema de nonius para la lectura , pudiéndose apreciar solamente divisiones completas. También se divide el calibrado en tres bandas cubriendo el margen de 15 Mcs a 60 Mcs.

El sistema detector es a base de un cristal de galena, encerrado herméticamente y con un dispositivo que asegura el punto de contacto contra golpes o vibraciones. El conjunto del soporte detector es fácilmente reemplazable.

El indicador de la resonancia es un microamperímetro (0-600 μAmp).

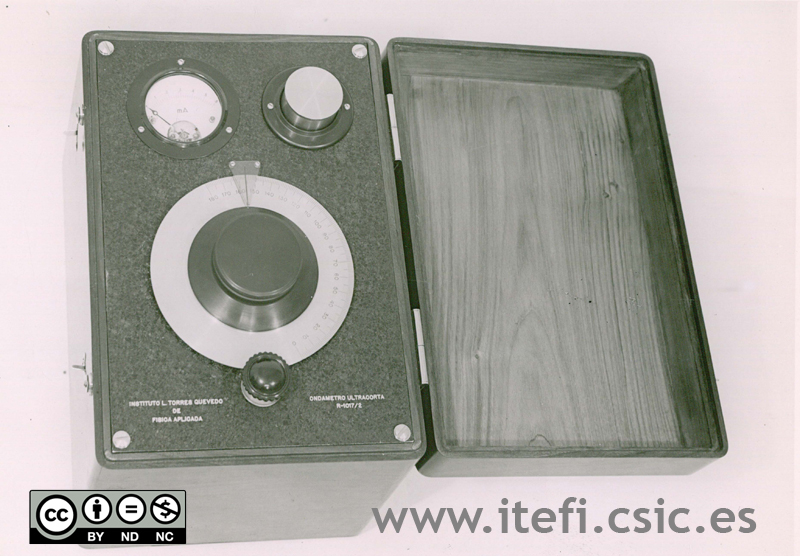

La caja es del mismo tipo, tamaño y terminación que las de los osciladores. El peso aproximado es de unos 4 Kgs.

Se han terminado dos aparatos con destino a Radio Nacional.
