Puente de hilo, Mod. MB 47-16

Extracto del documento “Informe de la labor realizada por el Instituto “L. Torres Quevedo” de instrumental científico durante el tercer trimestre del año 1947", hojas 20 y 22.

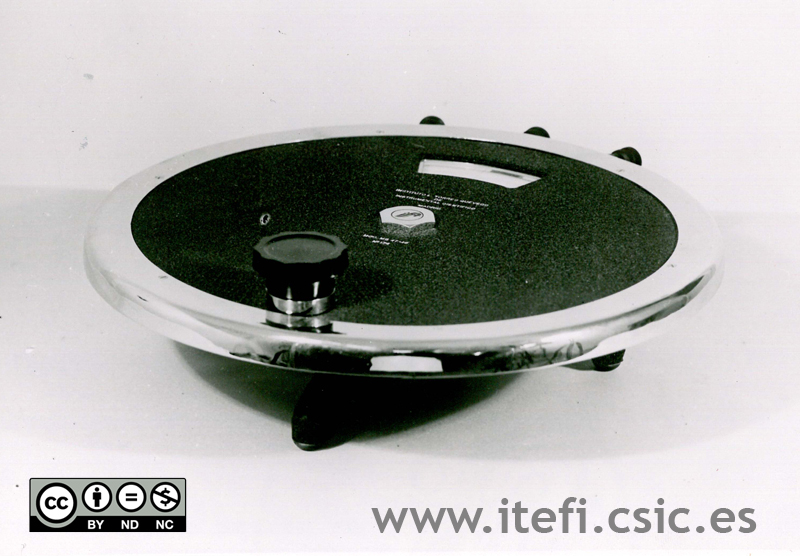

En el puente circular, el hilo de medida está tenso, sobre la periferia de una cinta de ebonita, que forma el contorno de un plato metálico de unos 28 cms. de diámetro, sostenido por un trípode. Por debajo de dicho plato, y junto a él, puede moverse con gran desmultiplicación (gracias al botón, visible en la fotografía) un disco graduado directamente en la relación de brazos, cuyas dimensiones se leen por una ventanita de que está provisto el plato, con un trazo de referencia. Este disco lleva solidario un brazo, cuyo extremo libre, doblado en escuadra, lleva el contacto móvil que se desliza sobre el hilo de medida. Para no alterar sus constantes de calibrado por efecto del rozamiento, etc., dicho contacto móvil se verifica mediante un cilindrito que se apoya suavemente sobre el hilo en cuestión, aunque asegurando un buen contacto. Las bornas correspondientes permiten realizar las conexiones con el resto del circuito.
